中小型企业,电信,金融,交通,政府,制造,能源等领域的控制中心以及复杂工业环境的数据中心。
1、纯双变换式电路架构设计;
2、DSP技术设计保证高效率;
3、输出功率因数0.9;
4、宽输入电压范围:110-300VAC;
5、具有有源功率因数效正;
6、具有ECO运行节能模式;
7、具有紧急关机EPO模式;
8、可搭配发电机使用;
9、SNMP+USB+RS232多种通信方式;
10、3段式可扩展充电设计,优化电池性能;
11、可调节的电池数量18-20节;
12、N+X并机冗余功能;
13、输出隔离变压器可选,提供完整隔离和共模干扰模式。

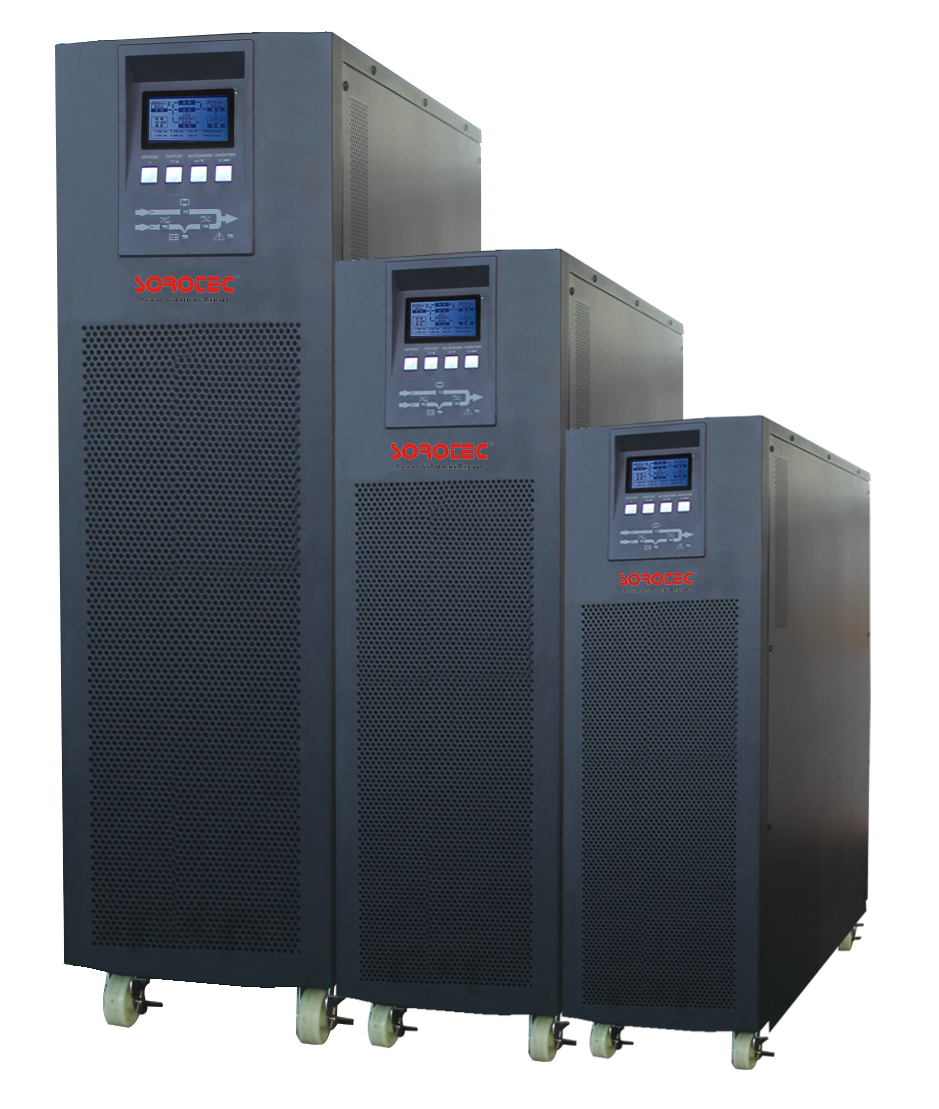

型号 | HP9335C 10-30KVA | ||||||||||||
10K | 10K-XL | 15K | 15K-XL | 20K | 20K-XL | 30K | 30K-XL | ||||||
额定容量 | 10KVA/9KW | 15KVA/13.5KW | 20KVA/18KW | 30KVA/27KW | |||||||||
输入 | |||||||||||||
电压范围 | 低电压 | 110VAC(Ph-N)±3%,50%负载;176VAC(Ph-N)±3%,100%负载; | |||||||||||
低电压恢复 | 在低电压的基础上+10V | ||||||||||||
高电压 | 300VAC(Ph-N)±3% | ||||||||||||
高电压恢复 | 在高电压的基础上-10V | ||||||||||||
频率范围 | 46~54Hz;56~64Hz | ||||||||||||
相位 | 三相四线 | ||||||||||||
谐波失真 | <4.5% | ||||||||||||
功率因数 | ≥0.99 | ||||||||||||
输出 | |||||||||||||
相位 | 三相四线 | ||||||||||||
输出电压 | 208/220/230/240VAC(Ph-N) | ||||||||||||
电压精度 | ±1% | ||||||||||||
频率精度 | 50Hz/60Hz±0.05Hz | ||||||||||||
过载 | 100%~110%:10min;110%~130%:1min;>130%:1sec | ||||||||||||
峰值系数 | 3:01 | ||||||||||||
波形失真度 | 线性负载≤2%;非线性负载:≤5% | ||||||||||||
转换时间 | 市电-电池 | 0ms | |||||||||||
逆变-旁路 | <4ms | ||||||||||||
逆变-ECO | <10ms | ||||||||||||
整机效率 | ≥92% | ||||||||||||
电池电压 | 18-20节 | ||||||||||||
标机 | 充电电流 | 1A±10% | 2A±10% | 2A±10% | 4A±10% | ||||||||
长机 | 充电电流 | 4A±10% | 4A±10% | 4A±10% | 12A±10% |
