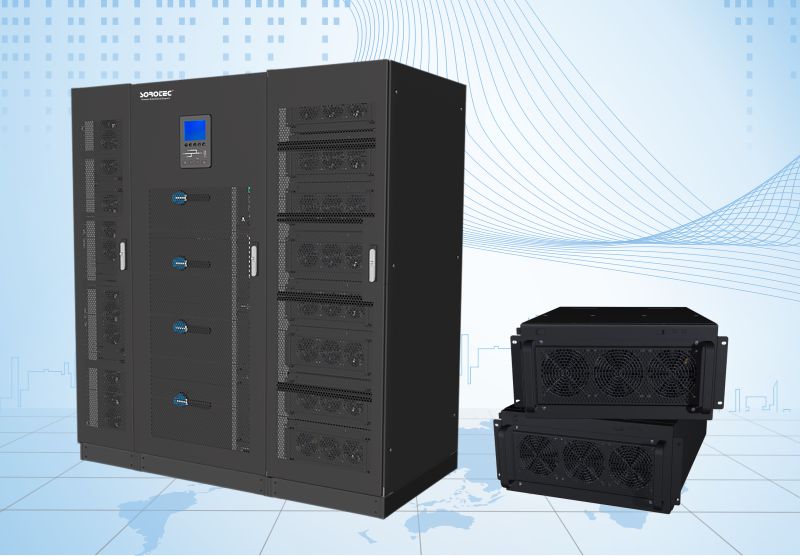

MPS9335C II 系列电源的系统结构极具弹性,功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出,使投资计划实现“随需扩展”,让用户随业务发展实现“动态成长”,既满足了后期设备的随需扩展,又降低了初期购置成本。用户在预计UPS容量时,时常会出现低估或高估预计等情况,MPS9335C II 系列电源有效的解决以上问题,帮助用户在未来发展尚不明确的情况下分阶段建设和投资。当用户负载需要增加时,只需根据规划段性的增加功率模块。
应用于IDC(互联网数据中心)、模块化数据中心、计算中心、ISP(互联网服务提供商)、电信、金融银行、证券、税务、医院系统、工业自动化、精密设备等。
1、整机效率可以达到96%以上;
2、输出功率因素可达到1.0,比传统UPS多带载11%;
3、支持模块智能休眠功能,能提升小负载条件下的整机效率;
4、超宽的输入电压频率范围,输入电压范围:304~456V;输入频率范围: 40~70Hz,适应恶劣的电网环境;
5、电池节数支持32-44节可调;
6、采用独立的公共静态旁路模块;
7、旁路模块为集中旁路设计,内置独立的DSP芯片控制;
8、分散控制+集中调度,功率模块内置独立DSP芯片控制;
9、所有功率模块都支持在线热插拔,易扩容、易维护,整机电源、风扇和重要的通讯信号采用冗余设计,可靠性更高。
型号 | MPS9335 (12层系统柜) |
系统容量 | 50-720KVA |
单个功率模块容量 | 50KVA、60KVA(可选) |
输入 | |
输入电压 | 380V/400V/415VAC |
输入电压范围 | 304-456VAC |
输入频率范围 | 40-70Hz |
输入功率因数 | 满载>0.99.半载>0.98 |
THDI | THDI<3% |
电池 | |
电池电压 | 480VDC(标准),12V电池38-44pcs 可选 |
充电电压精度 | ±1% |
直流纹波电压 | ±1% |
输出 | |
逆变输出电压 | 380V/400V/415VAC三相四线 |
输出电压精度 | ±0.5% |
THDV | THD<1%(线性),THD<3%(非线性) |
输出功率 | 1.0(50KVA 功率模块);0.9(60K 功率模块) |
稳压精度 | ±1% |
输出电流最大峰值 | 3:01 |
输出过载能力 | 110%1小时,125%10分钟,150%1分钟,>150%200毫秒 |
转换时间 | 0毫秒 |
系统 | |
频率 | 50HZ/60HZ(可设) |
市电频率跟踪范围 | ±2HZ(默认值),可调范围(+/-0.5HZ-3HZ)按0.5的整数倍调节 |
防护等级 | IP20 |
通信接口 | RS232.RS485,干接点,SNMP卡,EPO, |
系统效率 | 效率>= 96%带载50% |
工作温度 | 0-40℃ |
储藏温度 | -25℃~70℃(不含电池) |
湿度 | 0-95% (非冷凝) |
噪音 | 55-70db |
尺寸(W*D*H) | 1800*1000*2000 |
