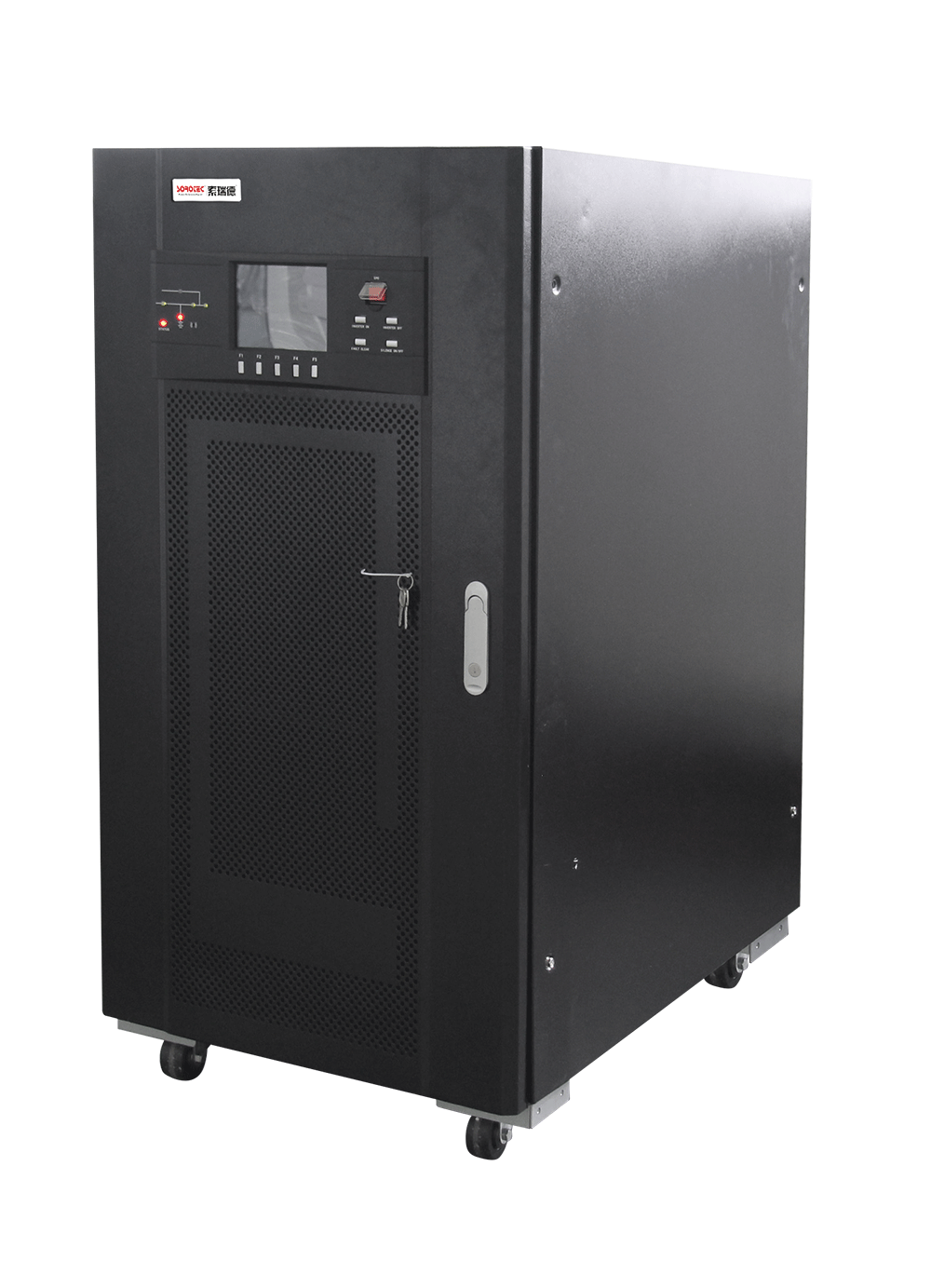

MPS9335 3层系统柜(20/30/40KVA 功率模块)

产品分类:索瑞德

产品型号:MPS9335

服务热线:0571-8682-1203

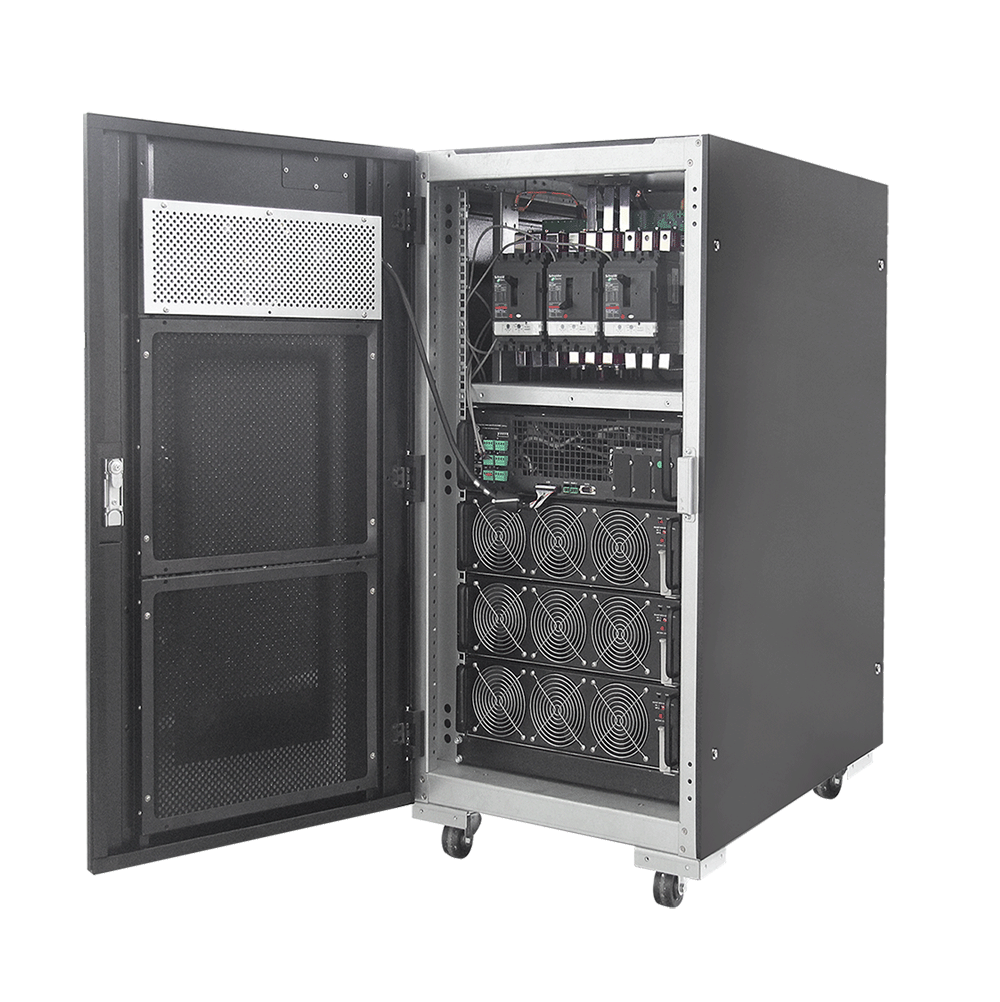

UPS主系统柜为三层机柜,可放3个功率模块,一个旁路模块,单个功率模块容量分别为:20KVA、25KVA、30KVA、35KVA、40KVA不同功率段的模块,以及交流输入开关、交流输出开关、维修开关。

此系列UPS主要用于对关键设备的电源系统保护,能够提供高质量的电源、高度的可用性和可升级性,以及最小化的业主总成本投资(TCO)





适用于大型IDC机房、银行/证券结算中心、通信网管中心、半导体生产线以及大型自动化生产及其控制系统。对特殊要求的改进可以用于大型的体育场馆、会议厅、剧场及高速公路和铁路隧道等金卤灯照明系统。

1、整机效率可以达到96%以上;
2、输出功率因素可达到1.0,比传统UPS多带载11%;
3、支持模块智能休眠功能,能提升小负载条件下的整机效率;
4、超宽的输入电压频率范围,输入电压范围:228~456V;输入频率范围: 40~70Hz,适应恶劣的电网环境;
5、电池节数支持30-40节可调;
6、采用独立的公共静态旁路模块;
7、旁路模块为集中旁路设计,内置独立的DSP芯片控制;
8、分散控制+集中调度,功率模块内置独立DSP芯片控制;
9、所有功率模块都支持在线热插拔,易扩容、易维护,整机电源、风扇和重要的通讯信号采用冗余设计,可靠性更高 。



型号 MPS9335 (三层系统柜)
系统容量 60-120KVA
单个功率模块容量20KVA、25KVA、30KVA、35KVA、40KVA(可选)
输入
输入电压 380V/400V/415VAC(南美可选208)
输入电压范围 228-456VAC
输入频率范围 40-70Hz
输入功率因数 满载>0.99.半载>0.98
THDI THDI<3%
电池
电池电压 ±240VDC(标准),12V电池30-40pcs 可选
充电电压精度 ±1%
直流纹波电压 ±1%
输出
逆变输出电压 380V/400V/415VAC三相四线
输出电压精度 ±0.5%
THDV THD<1%(线性),THD<3%(非线性)
输出功率 1.0(25KVA/30KVA);0.9(35KVA/40KVA)
稳压精度 ±1%
输出电流最大峰值 3:01
输出过载能力 110%1小时,125%10分钟,150%1分钟,>150%200毫秒
转换时间 0毫秒
系统
频率 50HZ/60HZ(可设)
市电频率跟踪范围 ±2HZ(默认值),可调范围(+/-0.5HZ-3HZ)按0.5的整数倍调节
防护等级 IP20
通信接口 RS232.RS485,干接点,SNMP卡,EPO,
系统效率 效率>95%带载50%以上
工作温度 0-40℃
储藏温度 -25℃~70℃(不含电池)
湿度 0-95% (非冷凝)
噪音 55-62db,随负载可调节
尺寸(W*D*H) 600*900*1150
